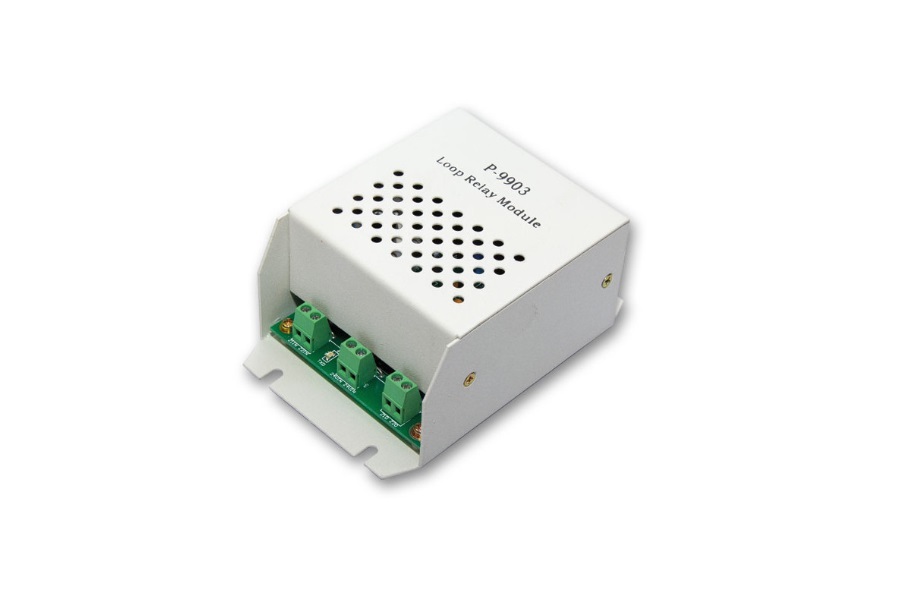

P-9903 – Loop Genişleme Güçlendirici Modülü

• Ürün Adı: GST P-9903 Loop Relay Module

• Ürün Kodu: P-9903

Fonksiyon ve Performans Özellikleri:

• Loop Mesafesini Arttırma:

  • P-9903, loop mesafesini maksimum 1000 metreye kadar genişletir.
  • Yüksek empedanslı ve uzun mesafeli kablolama gereksinimlerinde sinyal bütünlüğünü korur.

• Güvenilirlik ve Kararlılık:

  • Loop hattının sinyal iletim güvenilirliğini artırır ve kritik alanlarda sinyal stabilitesini sağlar.
  • Yüksek endüstriyel parazit alanlarında (örneğin, fabrika veya ağır makine tesisleri) bile güçlü koruma sağlar.

• Optik İzolasyonlu Çıkış:

  • Optik izolasyon teknolojisi kullanılarak çıkış sinyali endüstriyel parazitlere karşı dirençli hale getirilmiştir.
  • Bu özellik, sinyal iletiminde güvenilirliği artırarak yanlış alarmların önüne geçer.

• Class B Loop Bağlantı Desteği:

  • Sadece Class B tipi loop bağlantıları desteklenir.
  • Bu, genellikle küçük ve orta ölçekli yangın alarm sistemleri için uygundur.

• Genişletme ve Seri Bağlantı Desteği:

  • Aynı loop üzerinde maksimum iki adet P-9903 modülü seri olarak bağlanabilir.
  • Seri bağlantı seçeneği, daha geniş alanlarda sinyal iletimini desteklemek için ideal bir çözümdür.

Elektriksel Özellikler:

• Çalışma Gerilimi: 24V DC
• Maksimum Güç Tüketimi: 35mA

Fiziksel Özellikler:

• Boyutlar: 157mm x 120mm x 60mm
• Ağırlık: 400 gram

Çevresel Koşullar:

• Çalışma Sıcaklık Aralığı: -10°C ile +50°C
• Bağıl Nem Oranı: %95 (yoğunlaşmayan)

Bağlantı Kapasitesi:

• Tek Loop Üzerindeki Maksimum Cihaz Sayısı: 240 cihaz
• Loop Mesafesi:
  • Maksimum 2.5 km (düşük empedanslı kablo kullanımı ile).

Kurulum ve Montaj:

• Montaj Seçenekleri:
  • DIN rayı montajı veya duvara monte edilebilir.
  • Kolay montaj için entegre bağlantı terminalleri içerir.

Sertifikasyon ve Standartlar:

• EN54-17 ve EN54-18 standartlarına uyumludur.
• CE ve LPCB sertifikalarına sahiptir.

Bu teknik özellikler, P-9903 modülünün yangın alarm sistemlerinde geniş alanların korunmasını sağlamak için ideal olduğunu ve yüksek parazit ortamlarında bile güvenilir bir performans sunduğunu ortaya koymaktadır.
