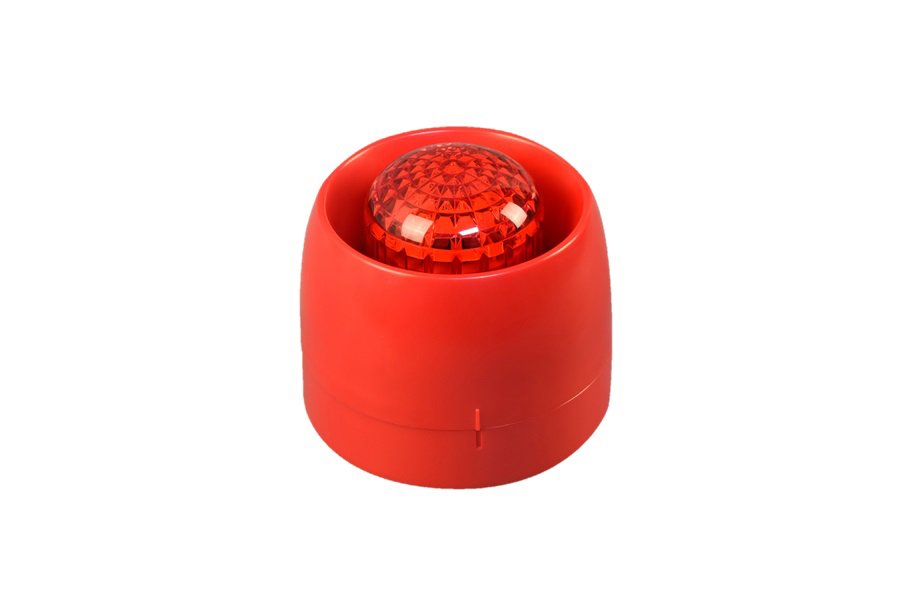

I-9403 – Akıllı Adresli Flaşörlü Siren (24V Beslemeli)

I-9403 – Akıllı Adresli Flaşörlü Siren (24V Beslemeli)

• İki parçalı yapısı ile kolay kurulum
• 16 programlanabilir alarm sesi
• Opsiyonel Evacuate + Uyarısı modu
• Yüksek yoğunluklu LED ile flaş
• Özel uygulamalar için ses açma-kapatma
• İsteğe bağlı harici 24VDC güç girişi
• İsteğe bağlı Güç Tasarrufu Modu veya Yüksek Tüketim Modu
• Elektronik adreslenebilir
• LPCB Onaylı

Özellikler:

1. Ultra parlak LED’ler ışık kaynağı olarak kullanılır. İsteğe bağlı olarak şeffaf renksiz lens (C-94WL) mevcuttur.
2. Çevrim gücü ile veya harici 24V güç ile çalışabilir.
3. Enerji tasarrufu modu ve normal tüketim modu (fabrika ayarı) arasında seçim yapılabilir.
4. Tekli veya çift adres olarak programlanabilir.
5. Çalışma Modları:
   • Sesli ve ışıklı alarm (Varsayılan)
   • Sadece ışıklı alarm
   • Sadece sesli alarm
6. Standart: EN 54-3 uyumlu.

Açıklama:

• I-9403 Akıllı Sesli ve Işıklı Alarm Cihazı, yangın alarm kontrol paneli tarafından tetiklenebilir.
• Alarm verildiğinde, yüksek sesli ve görsel uyarı sinyali üreterek sahadaki insanları uyarır.
• 25.5mm yükseklikte sığ taban ve 40mm yüksekliğinde derin taban seçenekleri mevcuttur. Ürün sığ taban ile gelir; derin taban (C-94DB) ayrı sipariş edilmelidir.

Bağlantı ve Kablolama:

1. Z1 (2), Z2 (4): Kontrol panelinin çevrim bağlantısı (polarite duyarsız).
2. D1 (9), D2 (7): Harici 24VDC güç bağlantısı (polarite duyarsız).
3. Önerilen Kablolama: D1, D2, Z1 ve Z2 terminalleri için 1.5mm² veya daha kalın yangın kablosu kullanımı önerilir ve yerel yönetmeliklere uygun olmalıdır.

Kurulum:

1. Yüzey montajında, sesli ve ışıklı alarm cihazı tavandan 0.2m uzaklıkta yerleştirilmelidir.
2. Taban ve alarm cihazı birbirine döndürülerek monte edilir.
3. Montaj sırasında kabloları tabana geçirin ve ilgili terminallere bağlayın, ardından alarm cihazını tabana yerleştirip çevirerek sabitleyin.
4. Hırsızlığa karşı koruma için, gövde üzerindeki yuvarlak çıkıntı kırılarak ST2.9×6.5 mm kendinden vidalı vida ile sabitlenmelidir.

Uygulama:

1. Adres, ton, programlama yöntemi ve çalışma modu, P-9910B programcı ile ayarlanabilir.
2. Tek adres modunda: Cihaz, belirlenen tonu çalar ve 1.4 Hz frekansında yanıp söner.
3. Çift adres modunda:
   • İlk adres aktive edildiğinde ön alarm tonu çalar ve 0.7 Hz frekansında yanıp söner.
   • İkinci adres aktive edildiğinde normal alarm tonu çalar ve 1.4 Hz frekansında yanıp söner.
   • Her iki adres birlikte aktive edildiğinde cihaz, normal alarm tonu çalar ve 1.4 Hz frekansında yanıp söner.

Çalışma Modu Ayarları:

1. Sesli ve ışıklı alarm modu (Varsayılan): Kod 24.
2. Sadece sesli alarm modu: Kod 20.
3. Sadece ışıklı alarm modu: Kod 21.

Teknik Özellikler:

1. Çalışma Voltajı: Çevrim: 24V (20V28V), Güç: 24V (20V28V)

2. Bekleme Akımı:

   • Enerji tasarrufu modu:
     • Çevrim ile besleme: Çevrim izleme akımı ≤ 2mA, Başlangıç akımı ≤ 9mA.
     • Harici 24V ile besleme: Çevrim izleme akımı ≤ 1mA, Başlangıç akımı ≤ 2mA, Güç izleme akımı ≤ 1mA, Başlangıç akımı ≤ 9mA.
   • Normal mod:
     • Çevrim ile besleme: Çevrim izleme akımı ≤ 2mA, Başlangıç akımı ≤ 35mA.
     • Harici 24V ile besleme: Çevrim izleme akımı ≤ 1mA, Başlangıç akımı ≤ 35mA.

3. Flaş Frekansı:

   • Tek adres: 1.4×(1±20%) Hz
   • Çift adres:
     • İlk adres aktive: 0.7×(1±20%) Hz
     • İkinci adres aktive: 1.4×(1±20%) Hz

4. Programlama Yöntemi: Tek veya çift adres olarak ayarlanabilir.

5. Adres Aralığı: 1 – 242.

6. Koruma Derecesi: IP33.

7. Çalışma Sıcaklığı: -10°C – +50°C.

8. Bağıl Nem: ≤ %95, yoğuşmasız.

9. Malzeme: ABS.

10. Boyutlar:

    • Sığ Taban: 110mm × 95.9mm
    • Derin Taban: 110mm × 110.4mm

11. Montaj Delik Aralığı: 55mm – 80mm.

12. Ağırlık:

    • Sığ Taban: Yaklaşık 327.2g
    • Derin Taban: Yaklaşık 355g.

Aksesuarlar ve Araçlar:

1. C-94DB Derin Taban: Ayrı olarak sipariş edilmelidir.
2. C-94WL Şeffaf Renksiz Lens: Ayrı olarak sipariş edilmelidir.
3. P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.

Garanti:

• Ürün, tasarım, malzeme ve işçilik açısından garantilidir.
• Yanlış kurulum veya hatalı kullanım durumunda garanti geçersizdir.
• Ürün, EN54-23 standardına uygun olarak görsel alarm olarak kullanılmaz ve birincil uyarı olarak değerlendirilmemelidir.
