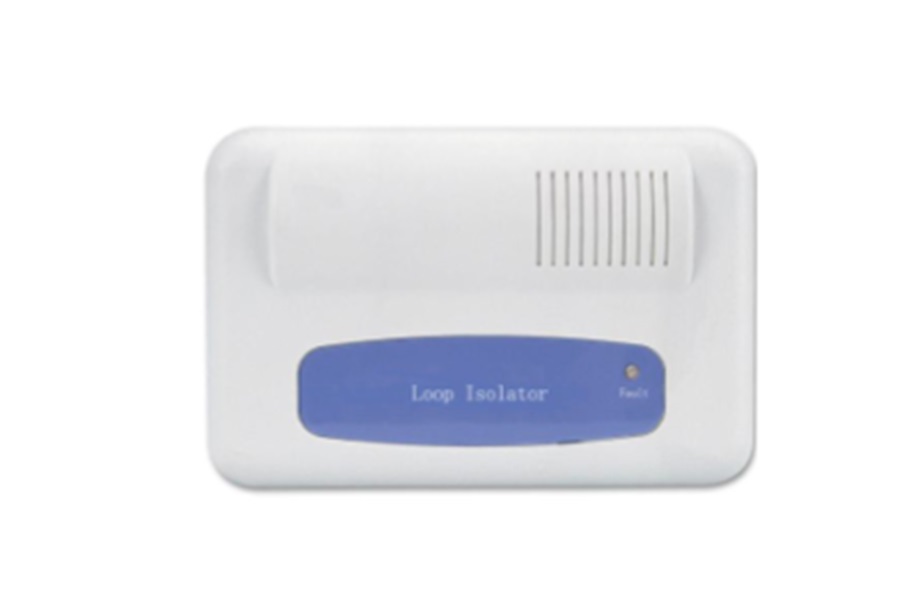

C9503 – Kısa Devre İzalatör Modülü

C9503 – Kısa Devre İzalatör Modülü

1. Polariteye duyarlı harici bağlantılar: Giriş ve çıkış ters yönlü olarak kullanılabilir.
2. Güç açıldığında çıkış uç cihazlarına gecikmeli güç verme özelliği: Yük ağır olduğunda yüksek geçici akımın önlenmesini sağlar.
3. Tak-çıkar yapısı ile kolay montaj.
4. Standartlar: EN 54-17:2005 / UL864, NFPA [70,72].

Açıklama:

• C-9503 Çevrim İzolatörü, çevrim tipi yangın alarm sistemlerinde meydana gelebilecek kısmi kısa devrelerin tüm sistemi etkilemesini önler.
• İzolatör, kısa devre olan devreyi izole ederek, diğer bölümlerin normal çalışmasını sağlar ve kısa devre bölgesini belirler.
• İzolatör, sınıf A ve sınıf B tüm çevrim tipi yangın alarm sistemleri ile uyumludur.

Bağlantı ve Kablolama:

• Şekil 1‘de izolatör üzerindeki terminaller gösterilmiştir.

  • IN+, IN-: Giriş kablosu terminalleri. IN+ pozitif, IN- negatiftir.
  • OUT+, OUT-: Çıkış kablosu terminalleri. OUT+ pozitif, OUT- negatiftir.

• Önerilen Kablolama: 17AWG ~ 14AWG (maksimum 14AWG) yangın kablosu kullanılmalıdır, yerel yönetmeliklere uyulmalıdır.

Kurulum:

1. İzolatör, ilgili terminaller bağlandıktan sonra basitçe tabana takılır.
2. Kablo borusu duvar içinde ise, taban Arka Kutu üzerine monte edilmelidir (Şekil 2).
3. Kablo borusu duvar yüzeyinde ise, B-9310 Arka Kutu kullanılmalıdır (Şekil 3).
4. Montaj yönü için yukarı ok işaretine dikkat edin (Şekil 1).

Teknik Özellikler:

1. Çalışma Gerilimi: 24VDC (16VDC~28VDC)
2. Bekleme Akımı: ≤ 3mA
3. Eylem Akımı: ≤ 15mA
4. Kapasite: Her iki izolatör arasında maksimum 32 cihaz.
5. Göstergesi:
   • Sarı renkli LED, tarama sırasında yanıp söner, eylem sırasında sürekli yanar.
6. Koruma Derecesi: IP30
7. Çalışma Sıcaklığı: 0℃ ~ +49℃
8. Bağıl Nem: ≤ %93, yoğuşmasız
9. Malzeme ve Renk: ABS, iç mekan kullanımı ve kuru alanlar için uygundur.
10. Boyutlar: 120mm (G) x 80mm (Y) x 39mm (D) (taban ile birlikte)
11. Ağırlık: Yaklaşık 175g (taban ile birlikte)

Aksesuarlar ve Araçlar:

• Model Adı: B-9310
  • Açıklama: Arka Kutu (Ayrı olarak sipariş edilmelidir).

WEEE Bilgisi:

• 2012/19/EU (WEEE Direktifi): Üzerinde bu işaret bulunan ürünler, Avrupa Birliği’nde ayrıştırılmamış ev atığı olarak atılamaz.
• Bu ürünlerin uygun şekilde geri dönüştürülmesi için, bu ürünü eşdeğer yeni bir ürün alırken yerel tedarikçinize iade edin veya belirlenmiş toplama noktalarına atın.

Garanti:

• Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.
• Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
• Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez.
• Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
